◆ 電球型 12V仕様のLEDライトを作る

0

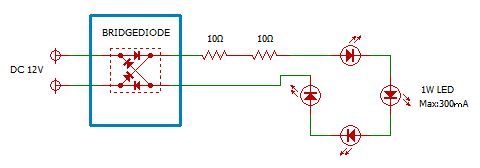

    Amazonで購入した10個で122円のLED (1W仕様) を使って、昔の裸電球型のLEDライトを作ってみた。この1W仕様のLEDはMax電流が300mAらしい(?)のだが、今回は熱対策はしないので最大値の1/5の60mAで動作させる。回路は単純にLEDを4つ直列に接続して20Ωの抵抗を接続しただけである。最初は電球の口金に+−の区別なくいずれをつないでも動作するようにブリッジダイオードをつないだのだが、電圧降下が大きすぎるので外してしまった。


    電球型の器には100均で購入したプラスチック製の醤油さしを使用し、ここに角材の4面にLEDを配置したものを固定して全方向に光が放射されるようにした。写真は光ってしまっており少々見ずらいが、外観のイメージはわかると思う。60mAで動作させているがそれなりに明るく、秋月で購入した照明ユニット(12V-50mA)で作成したLEDライトより明るく、さっそく外灯の電球として使用している。
